marLiN2

Báscula electrónica y sistema de recarga de LN2

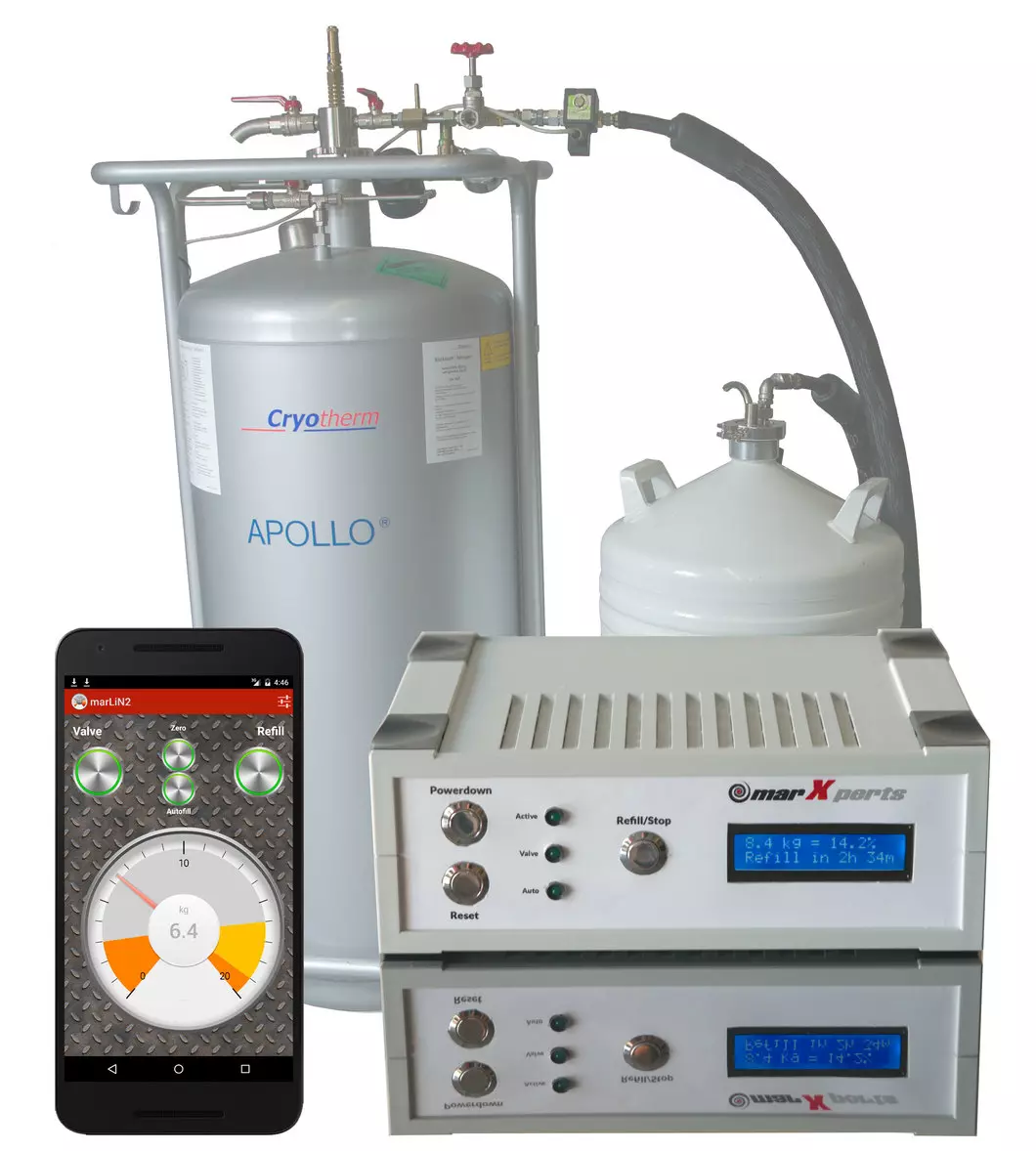

  • marLiN2 Refill System

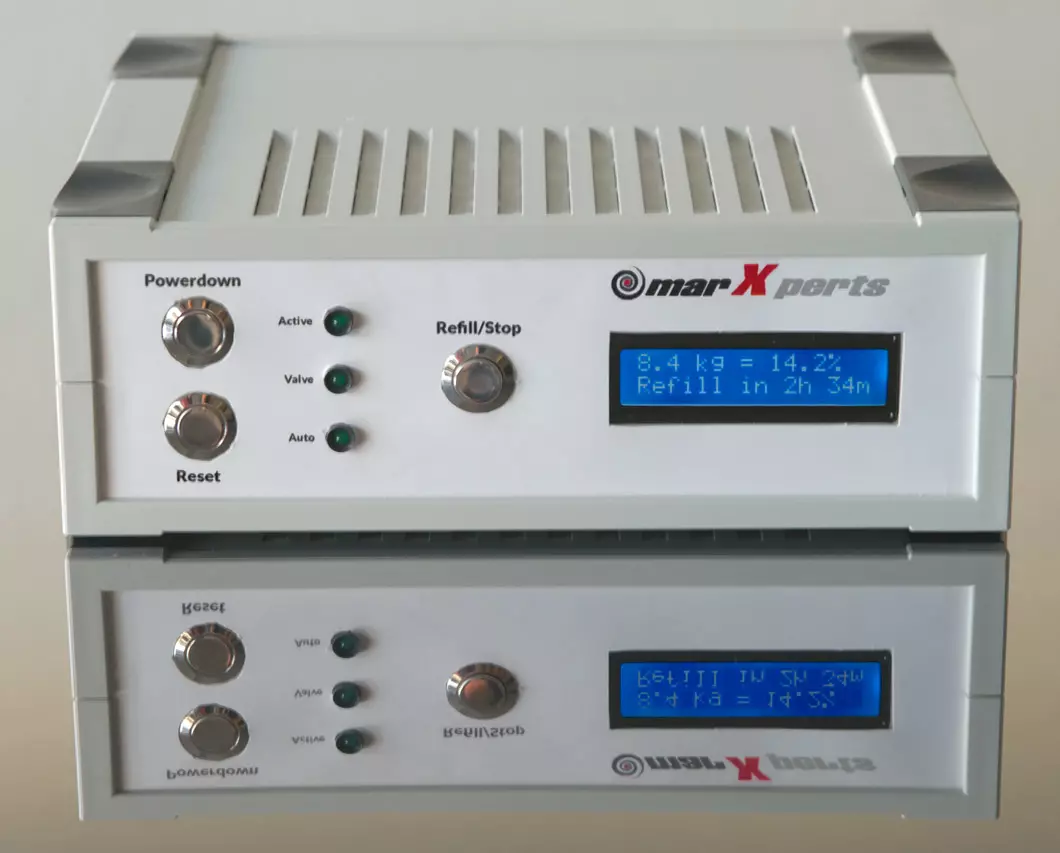

  • marLiN2 - Controller front panel

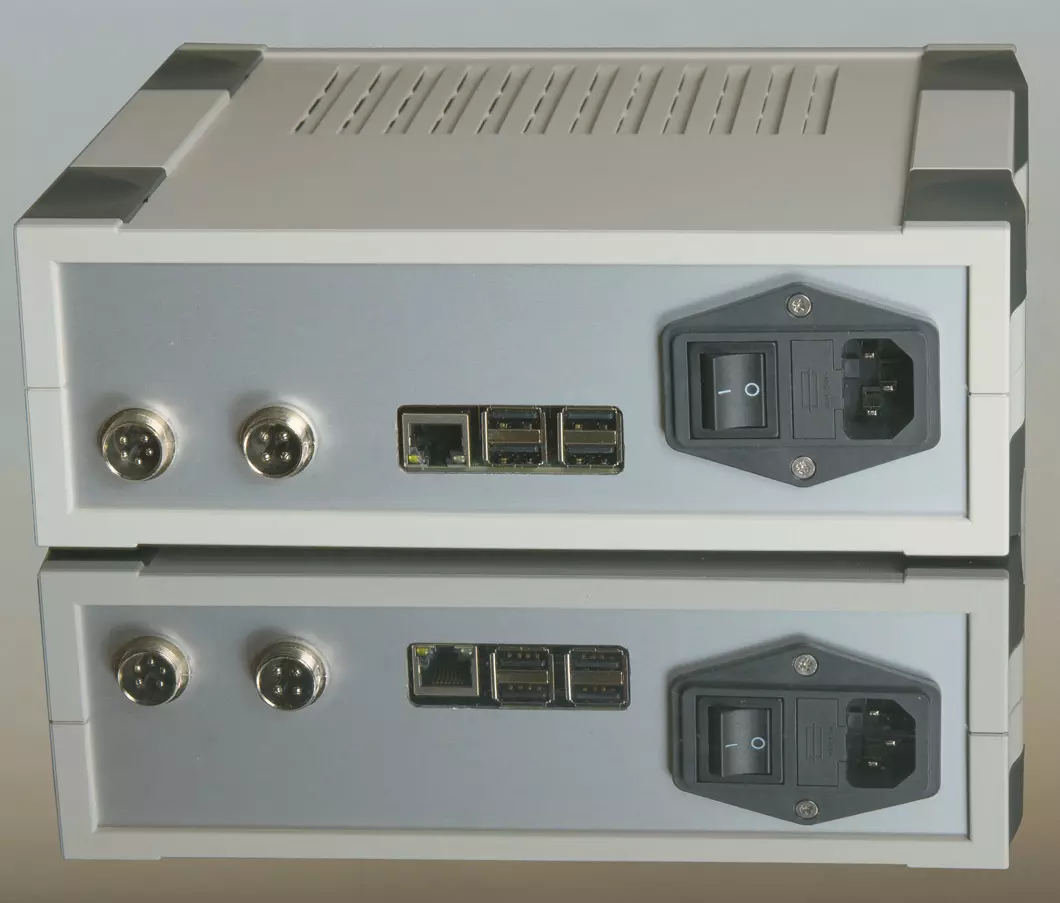

  • marLiN2 - Controller back panel

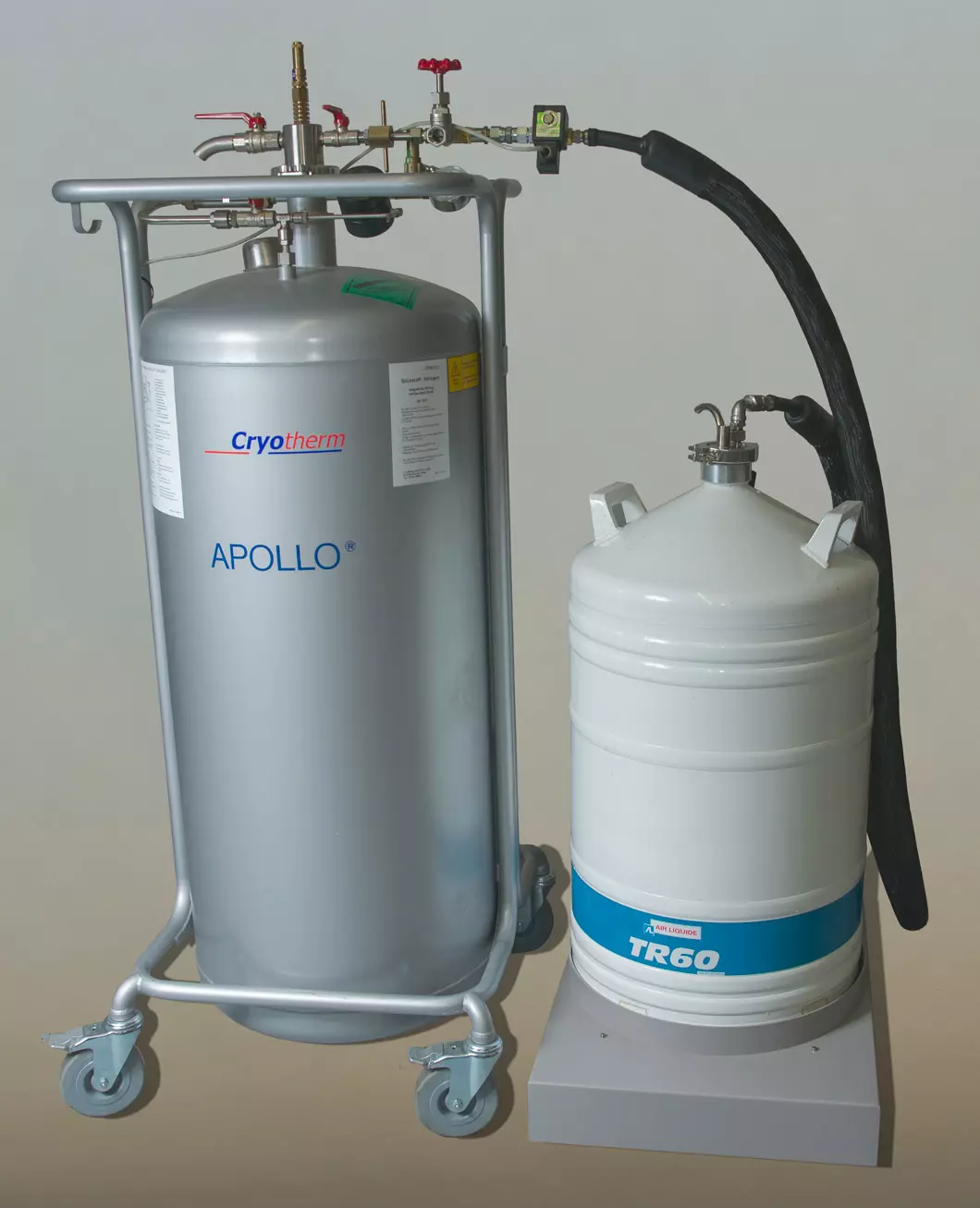

  • Supply dewar and dewar for cryo-cooler operation

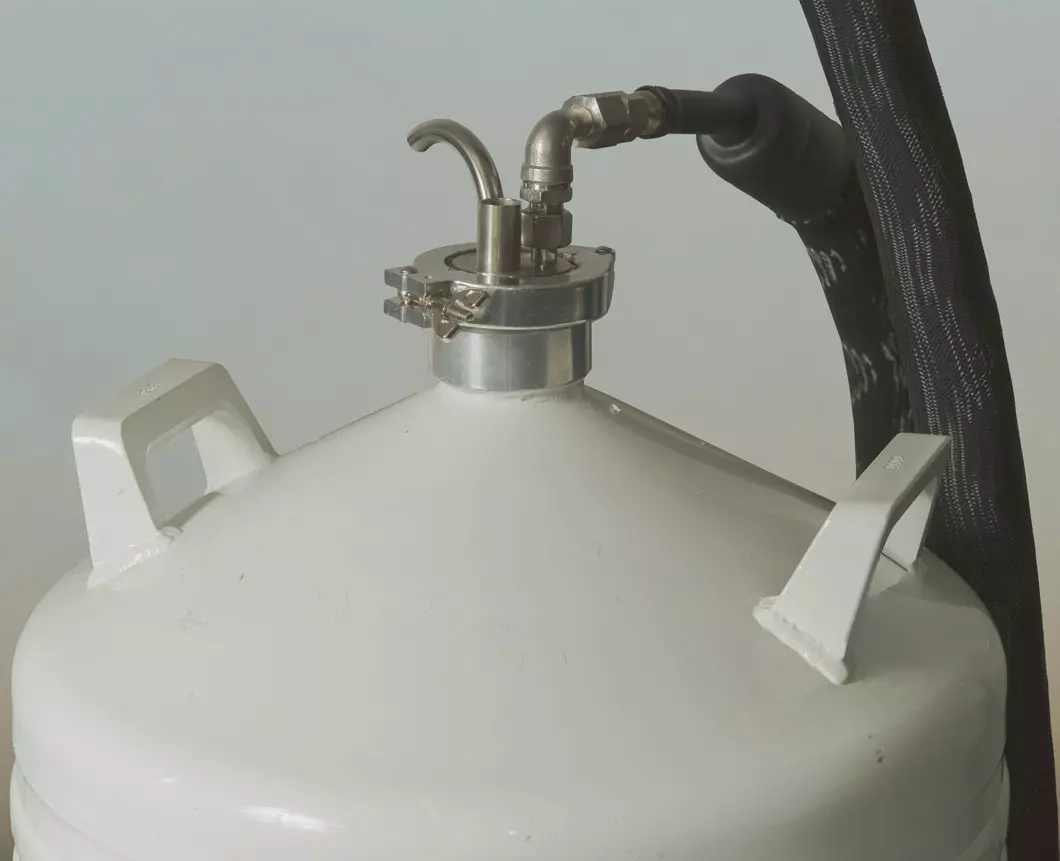

  • Fittings on dewar for cryo-cooler operation

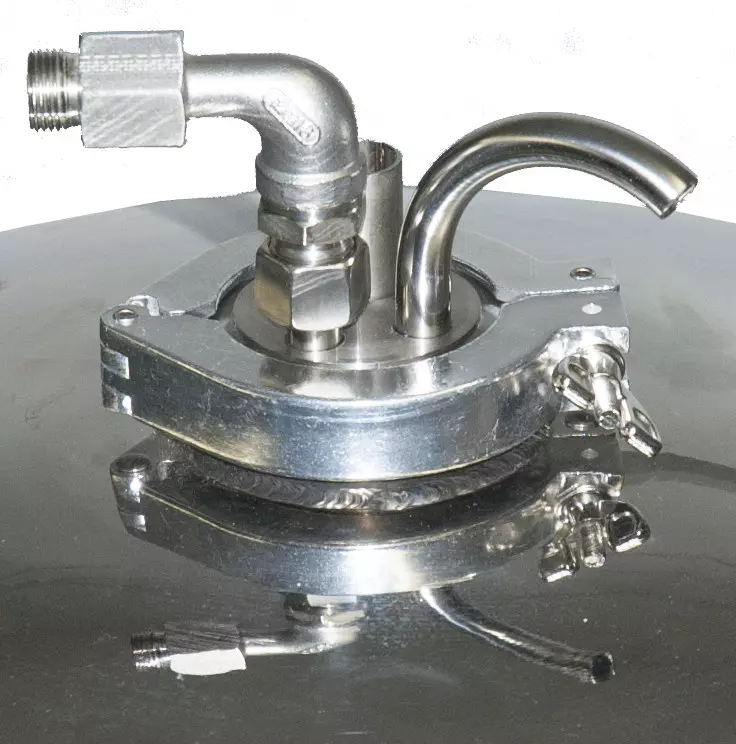

  • Cryo-cooler dewar fitting

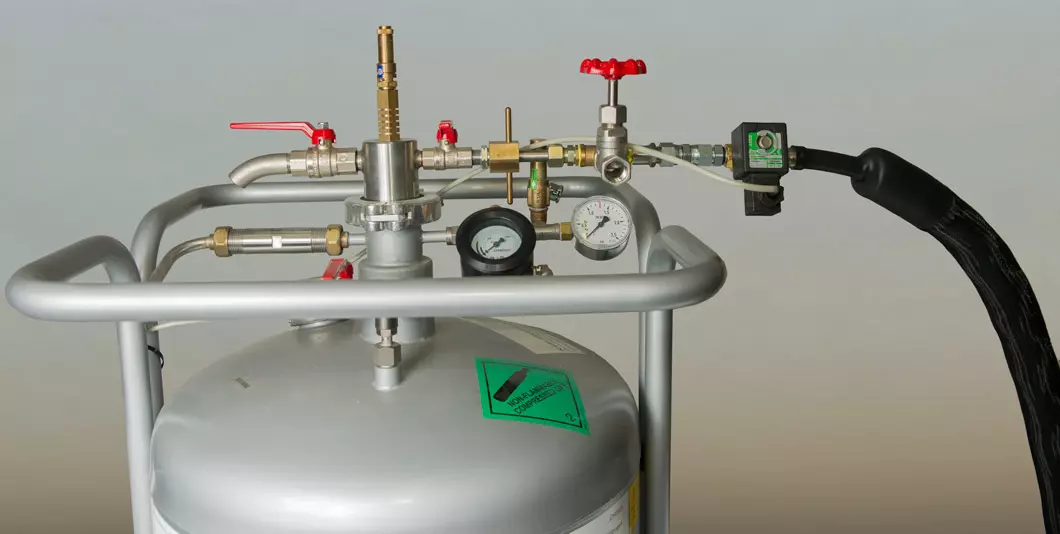

  • Refill dewar valves

  • Magnetic valve

  • Weighing scale

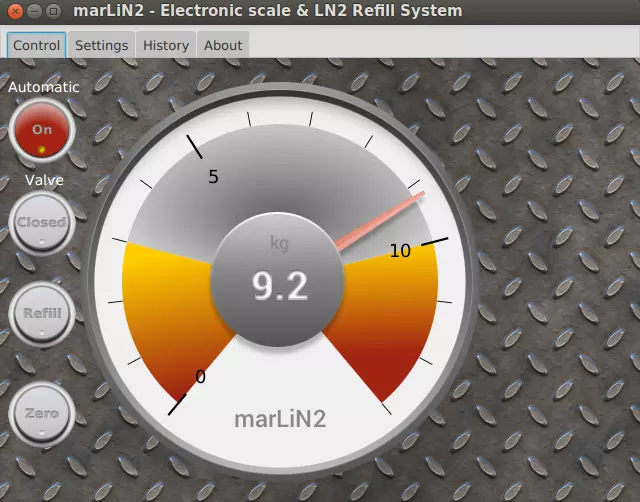

  • Desktop app

  • Mobile app

  • Web interface

marLiN2 es un sistema de rellenado de LN2 (nitrógeno líquido) totalmente automático. Se basa en una balanza electrónica de alta precisión, una válvula magnética y un controlador inteligente y versátil que rellena automáticamente un dewar de LN2 no presurizado (normalmente 60 litros) desde una línea de suministro, por ejemplo, un dewar de LN2 presurizado de gran tamaño de 150 l de contenido o más. El sistema marLiN2 es el complemento perfecto para un refrigerador Oxford Cryosystems Cooler (series 700, 800, 1000) o sistemas similares y puede adaptarse fácilmente a los sistemas existentes.

A diferencia de los productos de la competencia, el sistema marLiN2 hace uso de una báscula y rellena de forma fiable un dewar durante largos periodos de tiempo. Dado que el corazón del instrumento es una báscula de pesaje de uso general, el sistema marLiN2 puede utilizarse generalmente para cualquier aplicación que requiera la activación de alguna acción en determinados umbrales de peso y puede adaptarse fácilmente para tratar otras aplicaciones distintas del trabajo criogénico.

El sistema marLiN2 cuenta con un controlador de última generación con conectividad de red completa y fácil acceso desde equipos de escritorio Windows, Mac OS X y Linux, así como desde dispositivos móviles, ya sea mediante aplicaciones nativas o a través de una interfaz de navegador web. El controlador permite definir niveles de llenado y enviar correos electrónicos o notificaciones push en cuanto se alcanza el nivel correspondiente.

HIGHLIGHTS

CONTROLADOR INTELIGENTE

 El sistema  incluye un controlador de última generación con total conectividad de red y fácil acceso desde ordenadores de sobremesa Windows, Mac OS X y Linux, así como desde dispositivos móviles, ya sea mediante aplicaciones nativas o a través de una interfaz de navegador web.

CONECTIVIDAD DE RED

El sistema dispone de una toma RJ-45 para conectarse a su LAN local. Un dongle WiFi opcional permite integrar el controlador en su LAN inalámbrica, ya sea como cliente o como servidor.

APLICACIÓN MÓVIL

¿Necesitas saber cuánto nitrógeno queda en el dewar? Solo tienes que coger su teléfono o tableta y conectarlos al controlador marLiN2. Hay una aplicación nativa para Android e iOS disponible a través de Google Play Store y App Store de Apple, respectivamente.

PRECIO

El sistema  puede adquirirse como sistema completo, incluida la válvula magnética, los tubos aislados y los tarros de decantación, o como componente individual si ya posee tarros de decantación, válvulas o balanzas electrónicas compatibles. Pónte en contacto con nosotros para obtener un presupuesto basado en tus necesidades específicas.

COMPONENTES

El sistema de recarga marLiN2 consta de componentes individuales que pueden adquirirse como paquete completo o como piezas sueltas. Si ya dispone de recipientes de condensación adecuados o de una electroválvula compatible, puede reutilizarlos.

marlin2 controller marLiN2  controlador

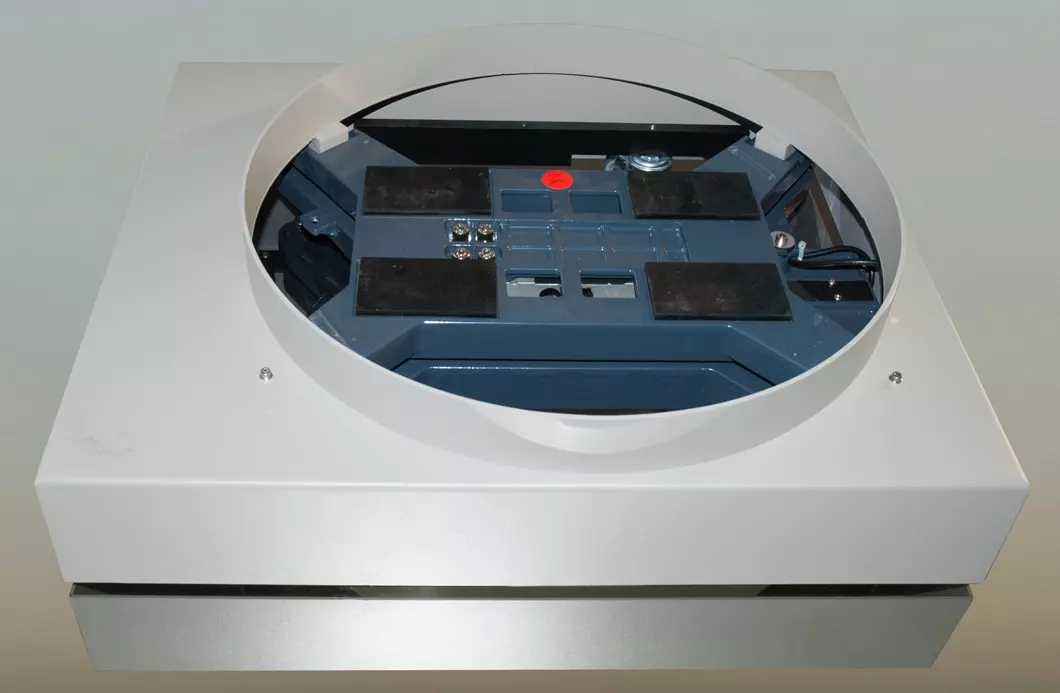

marlin2 scale marLiN2  báscula electrónica

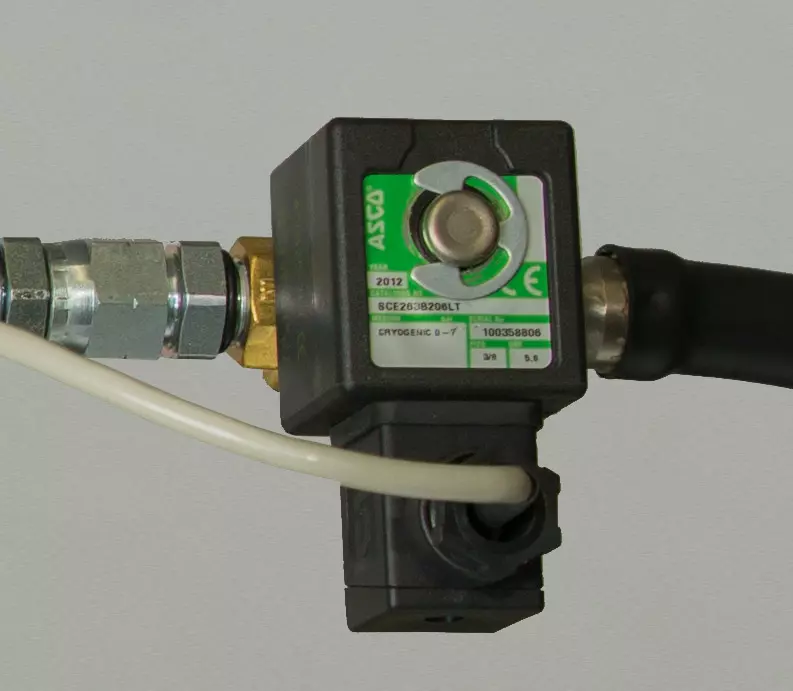

solenoid valve marLiN2  electroválvula, apta para trabajos criogénicos
marlin2 dewars marLiN2  dewars (gran dewar de suministro y dewar crio-enfriador (varios modelos y tamaños)

ESPECIFICACIONES

Báscula
Dimensions 610 mm x 500 mm x 160 mm (l/w/h)
Space between scale and ground 12 mm
Max. tonnage of dewar 150 kg
Max. diameter of dewar 465 mm
Controlador inteligente
Input power 230 V or 110 V AC
Output power for solenoid 24 V AC / 2 A max. current
Measurement range 0:150 kg
Display accuracy 0.1 kg
Display units kg or liter, percent and time of refill
Display type 16-character x 2-line backlit LCD
Alarms Buzzer, LED, push-message to cell phone
Temperature range 0-40 C
Dimensions 240 mm x 200 mm x 85 mm (l/w/h)
Connectivity RJ-45 fast Ethernet
Optional WiFi-dongle (USB)
Válvula y tubo criogénicos
Connections NTC 3/8" female thread, 12 mm fitting
Type of valve ASCO SCE 263B206LT 24V AC
Isolated tube 3 m metal wafe tube with insert Teflon tube, 3/8" male/female connections

SOFTWARE

La interfaz de usuario del dispositivo es de lo más sencilla, ya que el uso típico es un funcionamiento autónomo durante largos periodos de tiempo. El instrumento cuenta con unos preajustes razonables para los niveles de llenado mínimo y máximo que pueden modificarse fácilmente mediante software: no hay que juguetear con botones crípticos ni manuales difíciles de leer. La configuración y la supervisión se realizan más fácilmente desde una interfaz web en cualquier plataforma sin necesidad de instalar software. Las aplicaciones móviles para Android e iOS están disponibles en Play Store de Google y App Store de Apple, respectivamente. Para un uso más dedicado con ventajas adicionales, hay ejecutables nativos disponibles para ordenadores de sobremesa Windows, Mac OS X y Linux. Las aplicaciones de escritorio se compilan con Java 8u91 y pueden requerir un entorno de ejecución Java reciente.

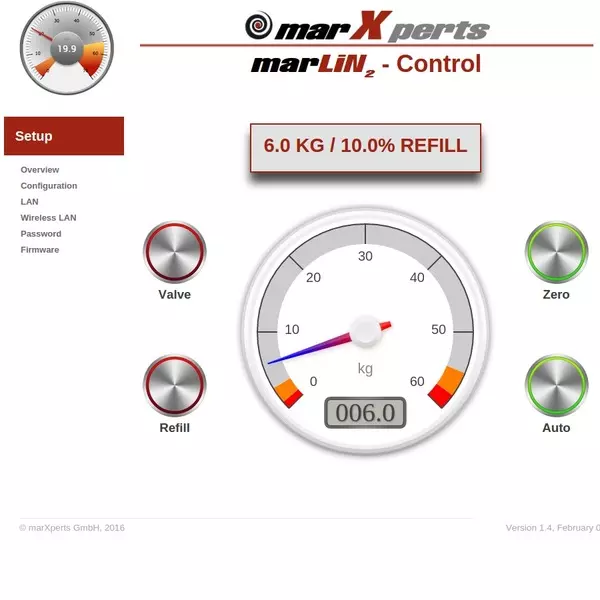

Web marLiN2 web UI: Control marLiN2 web UI: Overview marLiN2 web UI: Configuration marLiN2 web UI: LAN settings
Desktop marLiN2 Desktop UI: Main page marLiN2 Desktop UI: Settings page marLiN2 Desktop UI: History page

Android

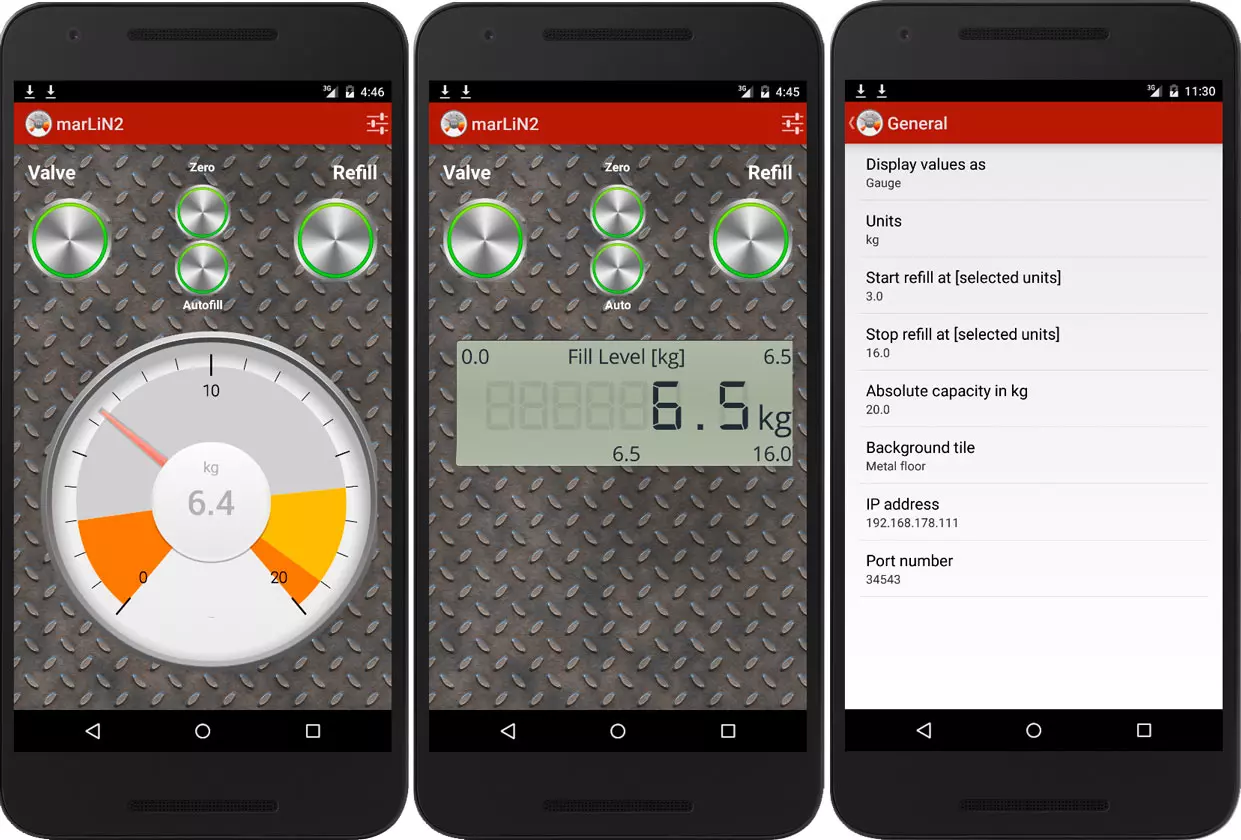

marLiN2 Android UI: Gauge page marLiN2 Android UI: LCD page marLiN2 Android UI: Settings page marLiN2 Android UI: LCD page

iOS

marLiN2 iOS UI: Gauge page marLiN2 iOS UI: Settings page

Software para PC's:

Sistema operativo Compilado en Arquitectura
Windows Windows 10 64-bit
  Windows 7 32-bit
Linux (deb) Ubuntu 16.04 64-bit
  Ubuntu 14.04 32-bit
Linux (rpm) CentOS 7.2 64-bit
  CentOS 6.8 32-bit
Mac OS X (dmg) Sierra 64-bit
